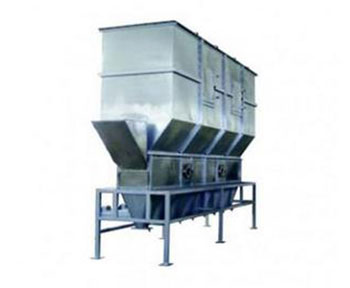

XF沸腾干燥机

详细说明：

概述

沸腾床干燥机是由空气过滤器、加热器、沸腾床主机，星形加料器、旋风分离器、布袋除尘器、高压离心风机，操作台等组成，由于干燥物料的性质不同，沸腾床干燥机配套除尘设备是，可按需要考虑，可同时选择旋风分离器，布袋除尘器，也可选择其中一种，一般来说比重较大的如冲剂及颗料物料干燥只需选择旋风分离器，比重较轻的小颗粒状和粉状物料需配套布袋除尘器，并备有气流送料装置供选择。星型加料器由用户选配。

应用

沸腾床干燥机适用于散粒状物料的干燥。如：医药药品中的原料药，压片颗粒料，中药冲剂，化工原料中的塑料树脂、柠檬酸和其他粉状、颗粒状物料的干燥除湿、食品、粮食加工，饲料干燥中的食品饮料冲剂，玉米胚芽、饲料等的干燥。物料的粒径一般为0.5~3mm。

特点

沸腾床干燥机可实行自动化生产，是连续式干燥设备。干燥速度快，温度低，能保证产品质量，符合药品生产GMP要求蒸汽、电、热风炉均可配用。

原理

散粒状固体物料由加料器加入沸腾床干燥机中，过滤后的洁净空气加热后鼓风机送入流化床底部经分布板与固体物料接触，形成流态化达到气固相的热质交换。物料干燥后由排料口排出，废气由沸腾床顶部排出经旋风除尘器组合布袋除尘器回收固体粉料后排空。

安装说明

沸腾床、旋风分离器及布袋除尘器安放在平整的水泥地平上即可，不许底脚螺丝。风机可安装在室内或室外，需有底座及地脚螺丝。平面布置可根据厂房情况酌情调整。

风道系统应不漏气，以免影响干燥效果。

规格型号技术参数	XF0.25-1 (原XF10)	XF0.25-2 (原XF20)	XF0.25-3 (原XF30)	XF0.25-6	XF0.3-2	XF0.3-4	XF0.3-6	XF0.3-8	XF0.3-10	XF0.4-4	XF0.4-6
床层面积(m²)	0.25	0.5	1.0	1.5	0.6	1.2	1.8	2.4	3.0	1.6	2.4
干燥能力(kg h2O/h)	10-15	20-25	30-45	52-75	-30	42-60	63-90	84-120	105-150	56-80	84
风机功率(kw)	5.5	7.5	15	22	7.5	18.5	30	37	48	30	37
进风温度(^oC)	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140
物料温度(^oC)	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60
外形尺寸（主机）长×宽×高(m)	1×0.6	2×0.6	4×0.6	6×0.6	2×0.70	4×0.7	6×0.7	8×0.7	10×0.7	4×1	6×1
占地面积(m²)	18×3.35	25×3.35	35×3.35	40×3.35	25×3.4	38×3.4	45×3.4	56×3.4	70×3.4	18×3.58	56×3.58

规格型号技术参数	XF0.4-8	XF0.4-10	XF0.4-12	XF0.5-4 (原XF50)	XF0.5-6	XF0.5-8	XF0.5-10	XF0.5-12	XF0.5-14	XF0.5-16	XF0.5-18
床层面积(m²)	3.2	4.0	4.8	2.0	3.0	4.0	5.0	6.0	7.0	8.0	9.0
干燥能力(kg h2O/h)	112-160	140-200	168-240	70-100	140-200	140-200	175-250	210-300	245-350	280-400	315-450
风机功率(kw)	44	66	66	30	66	66	90	90	150	150	165
进风温度(^oC)	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140
物料温度(^oC)	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60
外形尺寸（主机）长×宽×高(m)	8×1	10×1	12×1.2	4×1.2	8×1.2	8×1.2	10×1.2	12×1.2	14×1.2	16×1.2	18×1.2
占地面积(m²)	74×3.58	82×3.58	96×4.1	50×4.1	70×4.1	82×4.1	100×4.1	140×4.1	180×4.1	225×4.1	268×4.1

注：一.加料方式：1.星形加料；2.星形加料式和气力输送并用；3.皮带输送；4.用户自定。
　　二.可实现自动化生产。三.除以上型号外，可为用户作特殊设计。四.根据物料不同，风机功率亦不同。
